Создание условных графических обозначений электрорадиоэлементов средствами P-CAD


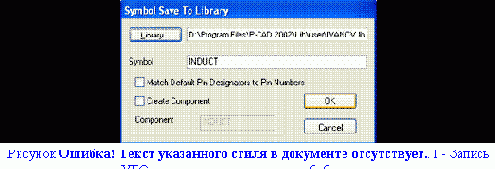

Создание УГО катушки индуктивности

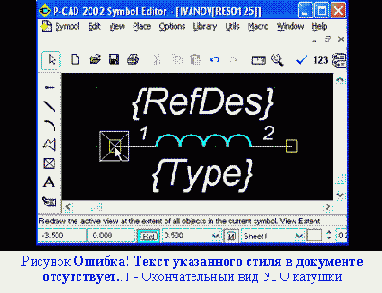

В том случае, если программа Symbol Editor была закрыта, необходимо настроить ее конфигурацию (см. пункт 3.4). Если программа не закрывалась, то ее конфигурация сохранилась и можно сразу формировать УГО катушки индуктивности (рис. 4.48).

Порядок создания УГО катушки индуктивности заключается в следующем.

*
        Установить сетки с шагом 1 и 0,5 мм.

*
      Для этого в окне Options Grids

в области Grids Spacing последовательно ввести шаги сетки 1,0 и 0,5 мм. На­жать кнопку «Add», а затем кнопку «ОК».

*
        Установить линию рисования 0,2 мм.

*
      Учредить новую нужную тол­щину линии можно вводом значения текущей толщины линии в соответствующее поле строки состояний в процессе рисования (см. рис. 3.1).

*
        Нарисовать виток контура УГО катушки индуктивности диамет­ром 2 мм.

*
      Выберем в строке состояния шаг координат­ной сетки 1 мм.

*
      Требуемый масштаб увеличения можно задать, нажав несколько раз на клавишу «серый плюс».

*
      Активизируйте команду Options/Grids.. в основном меню. В появившемся диалоговом окне Options Grids (рис. 4.45) в рамке Mode (режим) пере­ключитесь   с   абсолютной   сетки   на   относительную (Relative). Также установите флажок Prompt for Origin (указать начало координат).

*
      Закройте панель Option Grids и, переместив курсор, имеющий вид наклонного перекрестия
 в точку с координатами (20; 20), щелкните ЛК мыши. Здесь будет начало координат относительной сетки.

*
      По команде Place Arc (Установка дуги)
 установить курсор в точку с коорди­натами (2; 0). Нажать ЛК и, не отпуская ее, перевести, прочер­чивая хорду, курсор в точку с координатами (0; 0). Отпустить ЛК. В результате появится полукруг диаметром 2 мм с центром в точке (1; 0).
